中荷重 車輪径：75〜200mm 許容荷重：80〜400kg ロールボックス、パレット、台車、 倉庫、工場等に幅広く採用されて いる汎用タイプ。

単位：mm

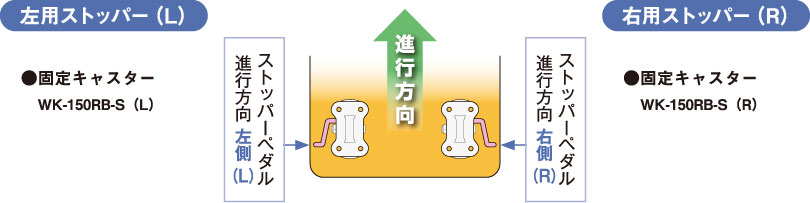

車輪径 D 型式 車輪 W ベア リング ストッパー 許容 荷重 取付高 H 取付 ピッチ P1×P2 プレート 寸法 F1×F2 取付 穴径 d 軸径 図面 ダウン ロード PDF DXF 75 WK-75 RB-S ゴム ○ S 80kg 100 63×40 95×72 9.5 10 ● ● WK-75 UB-S ウレタン ○ 120kg ● ● WK-75 FB-S 鉄 ○     WK-75 N-S ナイロン   ● ● WK-75 MCA-S MCナイロン   ● ● WK-75 MCB-S MCナイロン ○ ● ● 100 WK-100 RB-S ゴム ○ S 130kg 144 76×41 （80×45） 116×79 10.5 12 ● ● WK-100 UB-S ウレタン ○ 180kg ● ● WK-100 FB-S 鉄 ○     WK-100 N-S ナイロン   ● ● WK-100 MCA-S MCナイロン   ● ● WK-100 MCB-S MCナイロン ○ ● ● 130 WK-130 RB-S ゴム ○ S 180kg 177 97×53 （100×56） 138×93 11.0 20 ● ● WK-130 UB-S ウレタン ○ 250kg ● ● WK-130 FB-S 鉄 ○     WK-130 N-S ナイロン   ● ● WK-130 MCA-S MCナイロン   ● ● WK-130 MCB-S MCナイロン ○ ● ● 150 WK-150 RB-S ゴム ○ S 200kg 198 97×53 （100×56） 138×93 11.0 20 ● ● WK-150 UB-S ウレタン ○ 300kg ● ● WK-150 FB-S 鉄 ○     WK-150 N-S ナイロン   ● ● WK-150 MCA-S MCナイロン   ● ● WK-150 MCB-S MCナイロン ○ ● ● 200 WK-200 RB-S ゴム ○ S 250kg 250 109×60 （112×63） 154×103 11.5 20 ● ● WK-200 UB-S ウレタン ○ 400kg ● ● WK-200 FB-S 鉄 ○     WK-200 MCA-S MCナイロン   ● ● WK-200 MCB-S MCナイロン ○ ● ● WK用車輪の詳細についてはこちらからどうぞ 製品図面をご希望の方は表内の●をクリックしてください。 Sはストッパー付です。
