キャスター・シリーズ
　
　
ハンマーロック（樹脂製）
●軽くてスマート　完全ロック　操作簡単
●ボディに樹脂を採用し軽量化を実現。

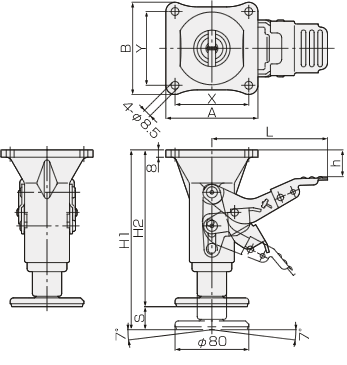

ハンマーロック（樹脂製） ハンマーロック寸法図

単位：mm
型式 適正取付高 DOWN高
H1		 UP高
H2

ストローク
S

プレート寸法
A×B

 取付ピッチ
X×Y		 ペダル長
L

取付座よりのスキマ
h
909LK-42S 100 132 137 112 25 70×100 50×80 127 1
909LK-42S 125 168 173 148 100×100 80×80 126 29
909LK-42S 150 190 195 170 100×100 80×80 126 29
909LK-POS 130 177 182 157 25 100×100 80×80 126

29
