PRODUCTS GUIDE
ゴールドキャスター その他キャスター ゴールドリフター・シリーズ ゴールドキャリー・シリーズ
キャスター・シリーズ
　
　
小型キャスター
小型 プレート自在式
　
420G

車輪：25〜38mm
許容荷重：8〜28kg

420G-U38


単位：mm
車輪径
D 		型　式 車　　輪 許容荷重 取付高
H 		プレート寸法
F1×F2 		取付ピッチ
P1×P2 		取付穴径
d 		偏 心
E 		旋回半径
25 420G-U25 エラストマー 8kg 35 35×30 28×23 4.2 9 23
420G-N25 ナイロン 10kg
420G-UR25 ウレタン
32 420G-U32 エラストマー 12kg 42 38×32 30×24 4.2 11 28
420G-N32 ナイロン 18kg
420G-UR32 ウレタン
38 420G-U38 エラストマー 20kg 50 46×38 36×28 5.3 13 33
420G-N38 ナイロン 28kg
420G-UR38 ウレタン

小型キャスター
小型 プレート固定式
　
420R

車輪：25〜38mm
許容荷重：8〜28kg

420R-UR38

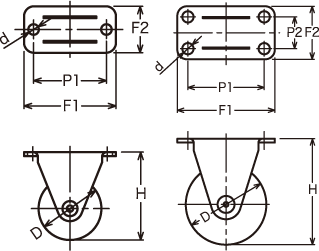

単位：mm
車輪径
D 		型　式 車　　輪 許容荷重 取付高
H 		プレート寸法
F1×F2 		取付ピッチ
P1×P2 		取付穴径
d 		車輪固定方法
25 420R-U25 エラストマー 8kg 35 37×18 29×0 4.2 リベット
420R-N25 ナイロン 10kg
420R-UR25 ウレタン
32 420R-U32 エラストマー 12kg 42 36×20 29×0 4.2 リベット
420R-N32 ナイロン 18kg
420R-UR32 ウレタン
38 420R-U38 エラストマー 20kg 50 46×25 36×15 5.3 リベット
420R-N38 ナイロン 28kg
420R-UR38 ウレタン
