スプリングキャスター

プレート自在式／固定式　TPシリーズ

スプリング効果で衝撃を吸収！騒音対策にも貢献します。

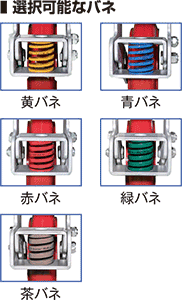

●騒音を抑えます。 ●悪路走行時に発生する車輪の横ブレを防止します。 ●車輪の磨耗も少なくすることで寿命も伸ばします。	●重量物積載のパレットも、スプリング付キャスターの 　作用で軽い力で押すことができます。 ●用途に応じて5種類のカラーバネから選択できます。

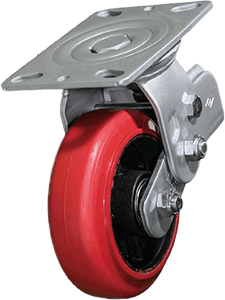

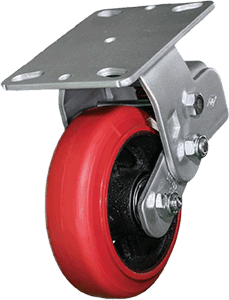

TP-150LF-AY TP-150LC-AY

TP-F（プレート自在式） ／ TP-C（プレート固定式）100φ

単位：mm

型　式	適用 バネ	緩衝力 許容荷重 kgf	ストローク S	車輪	車輪径 D	車輪幅	軸径	取付高 H1	プレート 寸法 T1×T2	取付ピッチ P1×P2 （P1'×P2'）	取付穴径 d	偏心 E	旋回 半径 （自在）
TP-101LF-A TP-101LC-A	黄バネ	10〜80	11	L ポリ ウレタン	101	50	13	167	160×116	125.5×62 （133.5×86）	13	49	110
	青バネ	20〜170	12
	赤バネ	30〜250	12
	緑バネ	40〜320	8
TP-101SUGF-A TP-101SUGC-A	黄バネ	10〜80	11	SUG 高耐久 ウレタン
	青バネ	20〜170	12
	赤バネ	30〜250	12
	緑バネ	40〜350	8

※ストローク値は、代表値であり保証値ではありません。

TP-F（プレート自在式） ／ TP-C（プレート固定式）150φ

単位：mm

型　式	適用 バネ	緩衝力 許容荷重 kgf	ストローク S	車輪	車輪径 D	車輪幅	軸径	取付高 H1	プレート寸法 T1×T2	取付ピッチ P1×P2 （P1'×P2'）	取付穴径 d	偏心 E	旋回 半径 （自在）
TP-150SRF-AY TP-150SRC-AY	黄バネ	10〜80	11	SR 高反発 ゴム	150	45	13	191.5	160×116	125.5×62 （133.5×86）	13	49	133
	青バネ	20〜170	12
	赤バネ	30〜180	9
TP-150LF-AY TP-150LC-AY	黄バネ	10〜80	11	L ポリ ウレタン	151	50		192
	青バネ	20〜170	12
	赤バネ	30〜250	12
	緑バネ	40〜360	9
TP-150SUGF-AY TP-150SUGC-AY	黄バネ	10〜80	11	SUG 高耐久 ウレタン	150	38		191.5
	青バネ	20〜170	12
	赤バネ	30〜250	12
	緑バネ	40〜360	9
TP-150PAF-AY TP-150PAC-AY	黄バネ	10〜80	11	PA 高反発 ウレタン	151	50		192
	青バネ	20〜170	12
	赤バネ	30〜250	12
	緑バネ	40〜360	9

※ストローク値は、代表値であり保証値ではありません。

TP-F（プレート自在式） ／ TP-C（プレート固定式）200φ

単位：mm

型　式	適用 バネ	緩衝力 許容荷重 kgf	ストローク S	車輪	車輪径 D	車輪幅	軸径	取付高 H1	プレート寸法 T1×T2	取付ピッチ P1×P2 （P1'×P2'）	取付穴径 d	偏心 E	旋回 半径 （自在）
TP-200SRF-A TP-200SRC-A	黄バネ	10〜80	13	SR 高反発 ゴム	200	45	13	246	160×116	125.5×62 （133.5×86）	13	65	177
	青バネ	20〜170	14
	赤バネ	30〜220	10
TP-200LF-A TP-200LC-A	黄バネ	10〜80	13	L ポリ ウレタン	202	50		247
	青バネ	20〜170	14
	赤バネ	30〜250	12
	緑バネ	40〜380	11
	茶バネ	70〜400	7
TP-200PAF-A TP-200PAC-A	黄バネ	10〜80	13	PA 高反発 ウレタン	202			247
	青バネ	20〜170	14
	赤バネ	30〜250	12
	緑バネ	40〜380	11
	茶バネ	70〜400	7

※ストローク値は、代表値であり保証値ではありません。
