ダクタイル金具

P型（WJと同取付ピッチ）

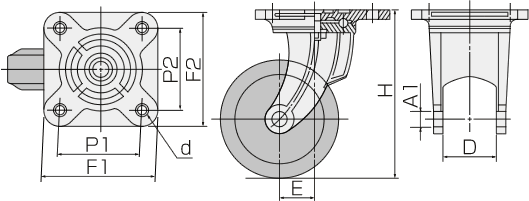

PBR（WJと同取付ピッチ）

単位：mm

車輪径 D	型式	許容荷重	取付高 R	取付ピッチ P1×P２	プレート寸法 F1×F2	軸径 A1	金具巾 D	偏心 E	取付穴径 d
100	100PBR	210kg	144	71×71	99×99	12	47	30	11
125	125PBR	280kg	175	80×80	110×110	17	52	35	11
150	150PBR	350kg	198	90×90	120×120	20	56	40	11
200	200PBR	490kg	250	112×112	148×148	20	60	50	14

車輪の詳細についてはこちらからどうぞ

P型（WKと同取付ピッチ）

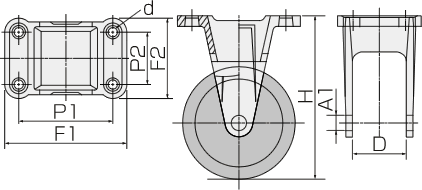

PK（WKと同取付ピッチ）

単位：mm

車輪径 D	型式	許容荷重	取付高 R	取付ピッチ P1×P２	プレート寸法 F1×F2	軸径 A1	金具巾 D	取付穴径 d
100	100PK	210kg	144	80×45	105×70	12	47	11
125	125PK	280kg	175	100×56	125×81	17	53	11
150	150PK	350kg	198	100×56	130×86	20	57	11
200	200PK	490kg	250	112×63	142×93	20	61	14

車輪の詳細についてはこちらからどうぞ
