チルド車輪

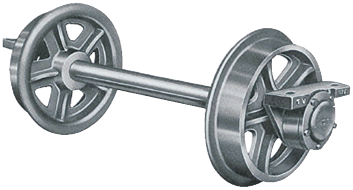

片ツバ完成車輪
※呼称No.01〜40迄車輪の材質は普通鋳鉄製で外径にチルドが入れてありません。No.041〜155迄は、すべて外径(車径)部分にチルド、(冷剛硬化ショアー硬度60°以上)をほどこしてあり、No.156〜164迄はダクタイルチルド車輪を使用しております。尚、積載重量は一台分(2軸4輪)に対する安全積載量です。

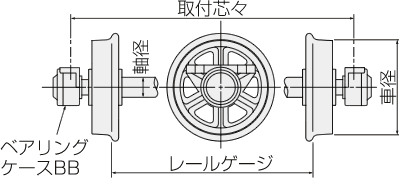

ボールベアリング外メタル車輪（1台分2軸4輪）	単位：mm
型式 No. 軸径 レールゲージ ベアリング＃ 取付芯々 一ケ所当りの 許容荷重 BB01〜04 30 38 510　610　762　1067 1205 649　749　901　1207 500kg 1〜4 40 38 510　610　762　1067 1205 649　749　901　1207 500kg 5〜8 40 38 510　610　762　1067 1206 659　759　911　1217 700kg 9〜12 50 38 510　610　762　1067 1205 668　768　920　1226 500kg 13〜16 50 38 510　610　762　1067 1206 678　778　930　1235 700kg 17〜20 60 38 510　610　762　1067 1205 681　781　933　1238 700kg 21〜24 60 38 510　610　762　1067 1206 691　791　943　1248 1000kg 25〜28 61 44 510　610　762　1067 1206 682　782　934　1239 1200kg 29〜32 61 44 510　610　762　1067 1207 682　782　934　1239 1500kg 33〜36 61 50 510　610　762　1067 1307 701　801　953　1258 2000kg 37〜40 61 50 510　610　762　1067 1308 705　805　957　1262 3000kg 41〜44 70 38 510　610　762　1067 1205 675　775　928　1232 800kg 45〜48 70 38 510　610　762　1067 1206 685　785　937　1242 1200kg 49〜52 80 38 510　610　762　1067 1205 678　778　930　1235 800kg 53〜56 80 38 510　610　762　1067 1206 688　788　940　1245 1200kg 57〜60 90 38 510　610　762　1067 1205 688　788　940　1245 800kg 61〜64 90 38 510　610　762　1067 1206 698　798　950　1255 1200kg 65〜68 90 44 510　610　762　1067 1207 698　798　950　1255 1500kg 69〜72 91 50 510　610　762　1067 1308 734　834　986　1291 3000kg 73 100 38 510　─　─　─ 1206 698　─　─　─ 1200kg 74〜77 101 38 510　610　762　1067 1206 698　798　950　1255 1200kg 78〜81 101 44 510　610　762　1067 1207 698　798　950　1255 1500kg 86〜89 102 44 510　610　762　1067 1307 728　828　980　1285 2000kg 90〜93 102 50 510　610　762　1067 1308 734　834　986　1291 3000kg 94〜95 120 44 510　610　─　─ 1206 704　804　─　─ 1200kg 98〜99 120 44 510　610　─　─ 1207 704　804　─　─ 1500kg 100〜103 121 50 510　610　762　1067 1207 704　804　956　1261 1500kg 104〜107 121 50 510　610　762　1067 1307 724　824　976　1279 2000kg 108〜111 121 50 510　610　762　1067 1308 728　828　980　1285 3000kg 112〜115 122 50 510　610　762　1067 1308 734　834　986　1291 3000kg 116〜119 122 55 510　610　762　1067 1309 738　838　990　1295 3500kg 120〜123 123 60 510　610　762　1067 1309 738　838　990　1295 4000kg 124〜127 123 60 510　610　762　1067 1310 748　848　1000　1305 5000kg 128〜131 123 70 510　610　762　1067 1311 750　850　1002　1307 7000kg 132〜135 124 80 510　610　762　1067 1312 826　926　1078　1384 8000kg 136〜139 124 80 510　610　762　1067 1313 827　927　1079　1384 10000kg 140〜143 124 100 510　610　762　1067 1316 852　952　1104　1409 14000kg 144〜147 141 50 510　610　762　1067 1308 773　873　1025　1330 3000kg 148〜151 141 55 510　610　762　1067 1309 777　877　1029　1334 4000kg 152〜155 143 100 510　610　762　1067 1316 852　952　1104　1409 16000kg 156〜158 160 110 ─　610　762　1067 22217 ─　958　1110　1415 20000kg 159〜161 180 130 ─　610　762　1067 22220 ─　974　1126　1431 30000kg 162〜164 200 150 ─　610　762　1067 22224 ─　1015　1167　1472 40000kg 201〜204 51 50 510　610　762　1067 1307 710　810　962　1267 2000kg 205〜208 71 50 510　610　762　1067 1308 716　816　968　1273 3000kg 209〜212 81 50 510　610　762　1067 1308 724　824　976　1280 3000kg 213〜216 91 55 510　610　762　1067 1309 730　830　982　1287 4000kg 217〜220 101 44 510　610　762　1067 1307 716　816　968　1273 2000kg 221〜224 103 55 510　610　762　1067 1309 748　848　1000　1305 4000kg 225〜228 104 60 510　610　762　1067 1310 760　860　1012　1317 5000kg 229〜232 140 55 510　610　762　1067 1309 760　860　1012　1317 4000kg 233〜236 142 90 510　610　762　1067 1314 810　910　1062　1367 12000kg 上記の他にも御注文に応じ、特殊寸法も速やかに制作致します。

レール仕様	単位：mm
型式 （kg/min） 6 9 10 12 15 22 30 37 50N型 50PS型 A 25.40 32.10 34.13 38.10 42.86 50.80 60.33 62.71 65 67.87 B 50.80 63.50 66.67 69.85 79.39 93.66 107.95 122.24 153 144.46 C 50.80 63.50 66.67 69.85 79.39 93.66 107.95 122.24 127 127.00 r 3.97 6.35 6.35 6.35 7.94 7.94 7.94 7.94 13 11.11
