チルド車輪

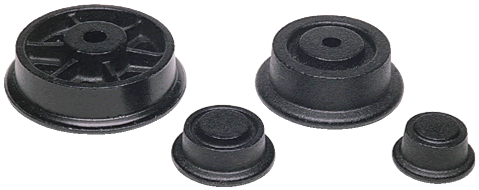

片ツバ鋳放車輪
単位：mm
　 No. 車径 鍔径
B

ボス径
C

 下穴
D

ボス長
E

巾
F		 肉厚
G

レール当り
H

 ボス出 一ケ所当りの
許容荷重（約）
鋳鉄製 30 75 100 52 0

55

 45 ベタ 30 4 250kg
40 100 125 60 0 53 44 8 30 5 250kg
50 127 160 65 23 63 60 10 40 2 200kg
51 127A 153 80 25 80 65 13 45 8 700kg
60 153B 180 66 23 65 50 12 40 7 250kg
61 153A 188 80 23 75 65 18 45 4 750kg
チルド鋳鉄製 70 178 208 75 30 76 60 9 40 8 300kg
71 178A 209 85 30 90 67 18 45 7 750kg
71D 178A大 209 110 45 67 67 13 45 0 750kg
80 203 230 78 30 80 60 9 40 9 300kg
81 203A 235 95 35 85 70 18 45 7 750kg
81D 203A大 235 120 50 70 70 18 45 0 750kg
90 230 258 75 30 80 68 9 45 7 300kg
91 230A 263 95 40 100 75 18 50 7 1300kg
91D 230A大 263 140 60 75 75 18 50 0 1300kg
100 255B 280 75 30 78 65 10 45 10 300kg
101 255A 290 90 30 78 65 10 45 7 400kg
101D 255A大 290 140 60 65 65 10 45 0 400kg
102 255巾広 290 100 40 86 80 16 55 4 750kg
103 255特B 290 100 40 100 80 18 55 12 1400kg
104 255特A 290 120 50 87 80 22 55 3 1400kg
104D 255特A大 290 160 75 80 80 22 55 0 1400kg
120 305B 333 82 35 80 70 10 45 9 500kg
121 305A 333 95 40 87 70 12 45 9 750kg
121D 305A大 333 140 60 70 70 12 45 0 750kg
122 305巾広 340 100 40 90 80 14 55 5 1000kg
123 305丸窓B 340 125 40 90 80 18 55 7 1750kg
123D 305丸窓B大 340 170 80 80 80 18 55 0 1750kg
124 305丸窓A大 352 170 50 125 105 23 75 12 3700kg
140 355B 400 110 40 110 90 15 65 5 1100kg
141 355 400 105 38 120 100 14 75 7 1100kg
142 355A 400 140 40 115 95 20 65 10 3000kg
143 355丸窓A大 406 180 50 135 115 30 80 10 4000kg
ダクタイルチルド製 160 400A 454 180 60 145 125 32 80 10 5000kg
180 450A 504 200 80 149 125 35 80 12 8000kg
200 500A 554 240 90 155 125 38 80 15 10000kg
上記の他にも御注文に応じ、特殊寸法も速やかに制作致します。
