ダクタイルキャスター

標準タイププレート自在式

●材質はFCD450、第3の金属といわれるダクタイル鋳鉄です。
●普通鋳鉄や鋼板製キャスターと異なり、簡単に折れたり、曲ったりしません。
●耐摩耗性が抜群。回転部にはクロームスチールボールを採用、滑らかな回転を長期間維持します。
注）コンベヤ・ライン及び動力牽引に使用する際はご相談下さい。
注）ゴム車輪とセットした場合はゴム車輪の許容荷重になります。


150BRB

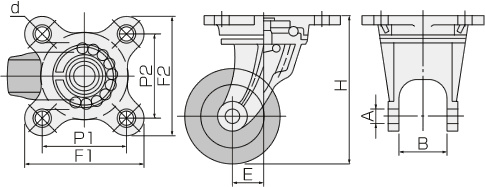

単位：mm

車輪径 D	型式	車輪 W	ベアリング	許容荷重	取付高 H	取付ピッチ P1×P2	プレート寸法 F1×F2	金具巾 B	偏心 E	取付穴径 d	軸径
75	75BR A	ゴム		70kg	112.5	65×65	91×91	40	25	11	10
	75BR B	ゴム	○
	75BR FA	鉄		140kg
	75BR FB	鉄	○
	75BR ULB	ウレタン	○	160kg
	75BR MCB	MCナイロン	○
100	100BR A	ゴム		100kg	140	85×85	113×113	47	30	11	12
	100BR B	ゴム	○
	100BR FA	鉄		200kg
	100BR FB	鉄	○
	100BR ULB	ウレタン	○	210kg
	100BR MCB	MCナイロン	○
125	125BR A	ゴム		180kg	168.5	100×100	128×128	52	40	11	17
	125BR B	ゴム	○
	125BR FA	鉄		360kg
	125BR FB	鉄	○
	125BR ULB	ウレタン	○	300kg
	125BR MCB	MCナイロン	○	360kg
150	150BR A	ゴム		200kg	195	100×100	128×128	56	40	11	20
	150BR B	ゴム	○
	150BR FA	鉄		400kg
	150BR FB	鉄	○
	150BR ULB	ウレタン	○	350kg
	150BR MCB	MCナイロン	○	400kg
180	180BR A	ゴム		240kg	225	110×110	144×144	57	45	11	20
	180BR B	ゴム	○
	180BR FA	鉄		480kg
	180BR FB	鉄	○
	180BR ULB	ウレタン	○	430kg
	180BR MCB	MCナイロン	○	480kg
200	200BR A	ゴム		250kg	250	120×120	156×156	60	50	14	20
	200BR B	ゴム	○
	200BR FA	鉄		500kg
	200BR FB	鉄	○
	200BR ULB	ウレタン	○
	200BR MCB	MCナイロン	○
230	230BR A	ゴム		280kg	290	140×140	180×180	66	60	14	25
	230BR B	ゴム	○
250	250BR A	ゴム		340kg	300	140×140	180×180	66	60	14	25
	250BR B	ゴム	○
	250BR FA	鉄		680kg
	250BR FB	鉄	○
	250BR ULB	ウレタン	○	650kg
	250BR MCB	MCナイロン	○	680kg
300	300BR A	ゴム		360kg	350	160×160	204×204	70	65	14	25
	300BR B	ゴム	○
	300BR FB	鉄	○	830kg
	300BR ULB	ウレタン	○
	300BR MCB	MCナイロン	○

	φ50・φ65は普通鋳物です。
	車輪の詳細についてはこちらからどうぞ
