キャスター・シリーズ
　
　
GLHバケット反転リフター
積載荷重：250kg
低い位置から高い位置まで作業環境に合せて昇降可能で移動も自由。
アイディア次第で、用途が広がるリフターです。また、テーブルの降下はJIS規格に基づき最大積載荷重を負荷後15分間放置してストロークの2％以下に抑えています。
バケット反転リフターイメージ



GLH-250BTW
GLHシリーズのおもな特長
　□油圧シリンダー
　□フットペダル式
　□過負荷防止装置付※1		   　□急降下防止バルブ付
　□バケット容量 180L
※1　荷重オーバーの時は上昇しません。
おもな仕様
使用油│タービン油：ISO VG22
 材　質│ポンプ部：アルミ
　　　　 シリンダー部：スチール（ウレタン系樹脂吹きつけ塗装）
　　　　 本体部：スチール（粉体塗装）

単位：mm
  型式 積載
荷重		 バケット寸法
（バケット内寸法）
L×W×H		 ストローク
ST		 バケット
高さ
H1〜H2		 チルト
全高
H3		 全長
LL		 足踏ポンプ回数 自

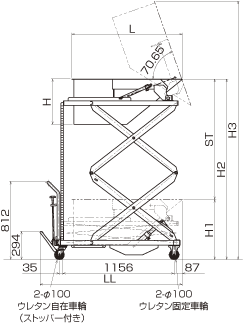

重		 図面
ダウンロード
上昇時 チルト時 PDF DXF
バケット
反転
リフター		 GLH-250BT 250 kg 1147×580×470
（1121×540×466）		 856 509〜1365 2190 1480 約63回 約42回 165 kg ● ●
GLH-250BTSU 250 kg 1154×580×472
（1117×526×464）		 856 511〜1367 2190 1487 190 kg ● ●
GLH-250BTW 250 kg 1147×580×470
（1121×540×466）		 1230 625〜1855 2690 1480 約94回 約42回 210 kg ● ●
GLH-250BTWSU 250 kg 1154×580×472
（1117×526×464）		 1230 627〜1857 2690 1487 235 kg ● ●
製品図面をご希望の方は表内の●をクリックしてください。
