PRODUCTS GUIDE
ゴールドキャスター その他キャスター ゴールドリフター・シリーズ ゴールドキャリー・シリーズ
キャスター・シリーズ


GLHスタンダード
積載荷重:200〜500kg

高い場所まで届く2段マストタイプ

GLF手動式シリーズのおもな特長
 □ 狭い通路でも簡単操作、場所をと
   らない足踏油圧式のリフターです。
 □ 独創的な形状のめっきハンドルで
   自在なハンドリング。
 □ ウレタン固定車輪・自在には両輪
   にブレーキ付ゴム車輪を採用。
 □ マスト、フォークに高張力鋼板を
   使った強靱軽量設計です。
 □ 過負荷防止装置付 ※1
 □ 早送り装置付(約20%の荷重で自    動的に切り替わります。)※2
 □ フォーク巾を簡単に調整。
 □ フォークのガタつきを防止する新
   構造マスト。

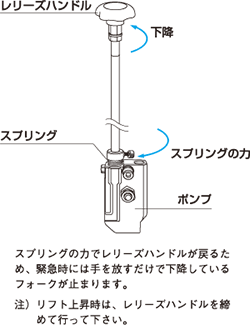

 □ レリーズハンドルにスプリングバッ
   ク機構を付けました。緊急時に手を
   放すだけで下降が停止します。
 □ ポンプペダルの形状を踏みやすくし
   ました。
※1 荷重オーバーの時は上昇しません。
※2 詳細は仕様表を参照ください。

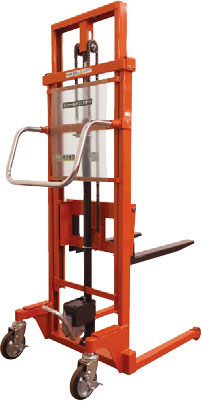

GLF-H200W-22ST
GLF-H200W-22ST
おもな仕様
使用油
タービン油:ISO VG12
材 質 ポンプ部:アルミ
シリンダー部:スチール(ウレタン系樹脂吹きつけ塗装)
本体部:スチール(粉体塗装)

単位:mm
  型式



kg






L.C
フォーク高 フォーク寸法 脚寸法 車輪寸法 外形寸法 足踏ポンプ回数 自重 図面
ダウン
ロード

最低高
A

最低高
※A



B





ST









FST


C

D

E






F

G

H


J


K
固定車









L


M


N
無負荷時
(早送り)
全負荷時
(標準)
PDF DXF
足踏
GLF-H200W-22ST 200 300 70 - 2200 2130 135 600 60 38 130〜468 75 551 649 75 150 1070 670 1532 52 131 56
kg

GLF-H500W-22ST

500 400 77 93.5 2200 2123 206 800 100 55 218〜825 80 650 800 80 1419 846 1690 74 190 190
kg
製品図面をご希望の方は表内のをクリックしてください。
固定車はウレタン車輪を使用しています。
脚にフォークをかぶせた時の最低高さは約16.5mm高くなります。
