GLF
車載用
積載荷重：150kg

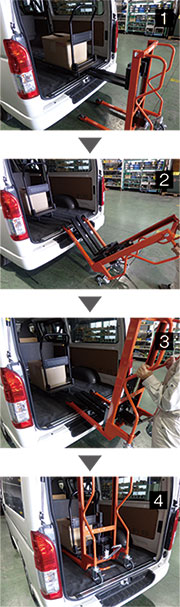

全高が低く（1100mm）屋根付きの商用車に対応
GLF-H150-8Cのおもな特長
　□ 前車輪が大きく（100φ）車の荷台の凸凹
　　 に対応
　□ 車への積み下ろしに最適化したハンドル
　□ 本体上部にラッシング用のアイボルト付き
　□ 台車を持ち上げることを前提の為フォーク
　　 幅は固定
　□ マスト、フォークに高張力鋼板を使った
　　 強靱軽量設計です。
　□ 過負荷防止装置付 ※1
　□ フォークのガタつきを防止する新構造マスト。
　□ レリーズハンドルにスプリングバック機構
　　 を付けました。緊急時に手を放すだけで下
　　 降が停止します。
　□ ポンプペダルの形状を踏みやすくしました。
※1　荷重オーバーの時は上昇しません。
おもな仕様
使用油│
 タービン油：ISO VG22
材　質│ ポンプ部：アルミ
シリンダー部：スチール（ウレタン系樹脂吹きつけ塗装）
本体部：スチール（粉体塗装）
GLF-H150-8C
GLF-H150-8C

後ろより >

単位：mm
  型式 積載
荷重		 荷重
中心
距離
L.C 		フォーク高 フォーク寸法 脚寸法 車輪寸法 外形寸法 足踏
ポンプ
回数		 自重 図面
ダウン
ロード

最低
高
A

 最高
高
B 		ストロ
ーク
ST		 長
C		 巾
D		 厚
E		 フォ
ーク
外巾
F〜G 		高
H		 内巾
J		 外巾
K		 固定車 ブレー
キ付
自在車		 全長
L		 全巾
M		 全高
N 		PDF DXF
スタ
ンダ
ード		 GLF-H150-8C 150kg 300 100 820 720 600 60 38 354 100 354 466 φ100 φ125 1035 558 1100 25 45kg ● ●
製品図面をご希望の方は表内の●をクリックしてください。
